Overview Specs Ordering Information
FDC600Y FD1608Y

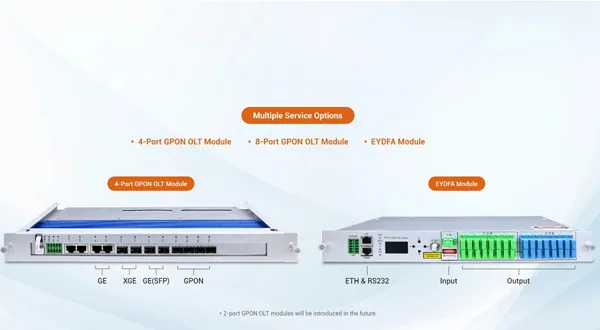

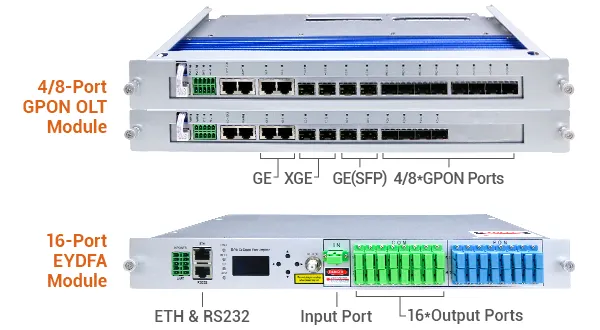

Design Modular, Configuração Sob Demanda

Design Modular, Configuração Sob Demanda

  • Suporta a combinação flexível de módulos GPON OLT e EYDFA para atender a diferentes necessidades de implantação.

  • Suporta até 4 módulos GPON OLT de 8 portas, com capacidade para até 4096 conexões ONU.

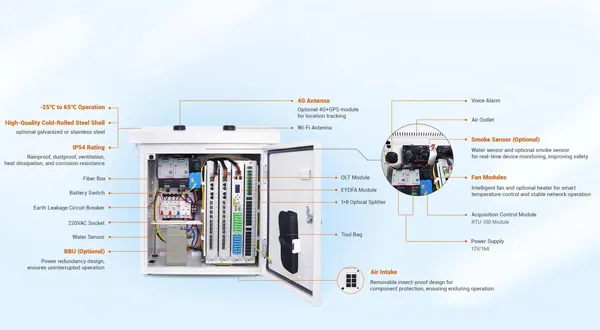

Alta Confiabilidade, Resistente a Condições Extremas

Alta Confiabilidade, Resistente a Condições Extremas

Construído com gabinete de aço laminado a frio e proteção IP54, garantindo maior durabilidade em ambientes externos.

Sistema integrado de monitoramento ambiental para maior segurança e confiabilidade.

Proteção contra surtos de 6 kV integrada, garantindo uma operação confiável em ambientes de alto risco.


Soluções Externas para Redes FTTH com Excelente Custo-Benefício

Soluções Externas para Redes FTTH com Excelente Custo-Benefício

  • A implantação no interior dos nós reduz o uso de recursos de fibra, permitindo uma expansão de FTTH com excelente custo-benefício.

  • Módulos GPON OLT com uplink de 10G permitem uma transmissão eficiente de banda larga em longas distâncias.

  • A implantação do gabinete em ambientes externos permite reutilizar os recursos existentes, reduzindo os custos de sala de equipamentos e o consumo de energia.

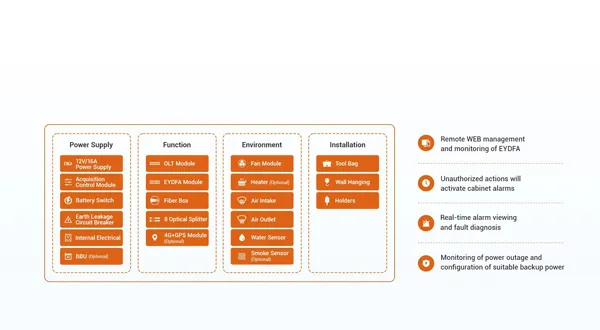

Gerenciamento de Rede Simplificado

Gerenciamento de Rede Simplificado

O Web OLT e o CMS oferecem gerenciamento centralizado dos dispositivos subordinados, com O&M visualizado para maior eficiência operacional.

  • Alarmes e diagnóstico de falhas em tempo real

  • Monitoramento abrangente do status

  • Gerenciamento de ONUs subordinadas


Instalação flexível, adequada para diversos cenários

FDC600Y suporta opções de montagem em poste/parede para implantação rápida. Oferece caixa de ferramentas embutida para substituição e manutenção de módulos, e suporta no máximo ODF de 3*8 portas, garantindo proteção aprimorada e gerenciamento preciso de fibras.

  • Instalação Flexível, Adequada para Diversos Cenários
  • Instalação flexível, adequada para diversos cenários
  • Instalação Flexível, Adequada para Vários Cenários
  • Instalação Flexível, Adequada para Vários Cenários

Technical Overview

  • fdc600y 01
  • fdc600y 02
  • fdc600y 03
  • c data fdc600y2
  • fdc600y 01
  • fdc600y 02
  • fdc600y 03
  • c data fdc600y2

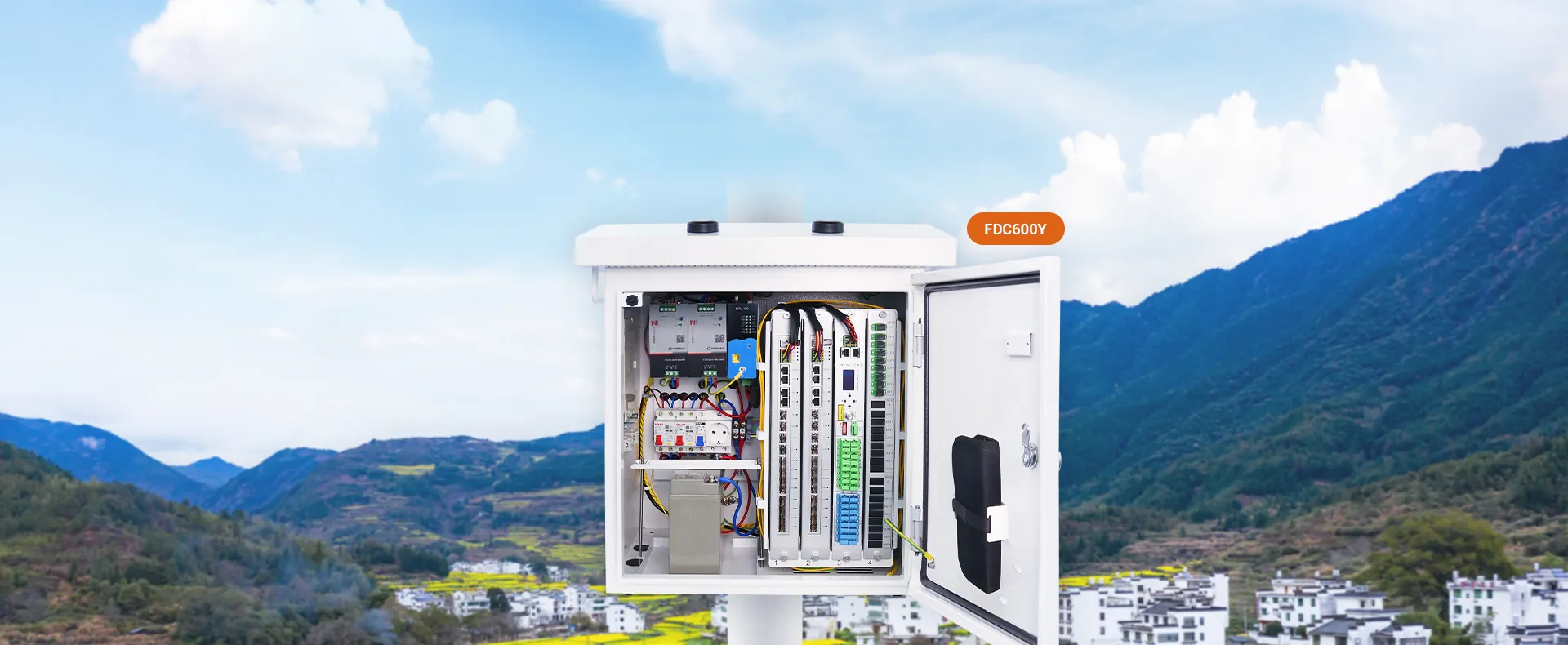

A caixa de comunicação de campo inteligente foi projetada para uso em ambientes externos ao ar livre, oferecendo proteção elétrica externa para todas as condições climáticas.

Ao instalar diversos módulos de negócios, ela possibilita a convergência e transmissão de múltiplos serviços. O invólucro é fabricado em chapa de aço laminado a frio de alta qualidade (com opções de aço galvanizado ou inoxidável), proporcionando resistência à chuva, poeira, ventilação, dissipação de calor e corrosão. A estrutura de montagem em poste é conveniente para instalação rápida.

O módulo de aquisição e controle de parâmetros ambientais integrado ajusta o ventilador interno para dissipar o calor com base na temperatura dentro da caixa. O módulo de controle também aciona um alarme sonoro quando a porta da caixa é aberta ilegalmente. Um sensor de água pode detectar o nível de água dentro da caixa e emitir um alarme, enquanto um sensor de fumaça pode detectar o nível de fumaça no interior da caixa e acionar um alarme, se necessário.

Um módulo opcional 4G+GPS permite o rastreamento de localização, com alarmes enviados via web caso a caixa seja movida ilegalmente. O design de redundância de backup de energia garante a confiabilidade de longo prazo do equipamento. Com uma fonte de alimentação de bateria opcional, o sistema alterna automaticamente para a bateria se a energia da rede elétrica falhar.

A caixa de comunicação de campo inteligente possui funcionalidades de gerenciamento via web e CMS para facilitar o monitoramento e controle.

Datasheet Get Docs

Especificações Técnicas


Especificações do módulo de controle de aquisição de parâmetros ambientais

Name Parâmetro
Temperatura de partida do ventilador 45℃

Temperatura de partida do aquecedor

 -5℃


Estado das luzes e Resultados
Name Luz LIGADA Luz PISCANDO Luz DESLIGADA Notas
SYS
 Sistema funcionando normalmente /

Sistema anormal

 Luz verde
WIFI

Função WIFI ativada

Transmissor de dados

 Função WIFI desativada Luz verde
ETH

Conexão ETH normal

Transmissor de dados

ETH desconectada

 Luz verde

Bateria Baixa

Proteção contra descarga excessiva da bateria

 /

Tensão da bateria normal

 Luz verde
CARREGANDO Bateria carregando /

Bateria não está carregando

 Luz verde

CARREGADA

Bateria totalmente carregada

 /

Bateria não totalmente carregada

 Luz verde

Carga 14.4V

Modo de carga 14.4V selecionado

 / Modo de carga 14.4V não selecionado Luz verde
Carga 12.6V

Modo de carga 12.6V selecionado

 /

Modo de carga 12.6V não selecionado

 Luz verde
FAN1 Ventilador 1 está funcionando / Ventilador 1 não está funcionando Luz verde
FAN2

Ventilador 2 está funcionando

 /

Ventilador 2 não está funcionando

 Luz verde
ALIMENTAÇÃO Módulo RTU-100 ligado / Módulo RTU-100 desligado Luz verde
ALARME
 Com alarmes /

Sem alarmes

 Luz vermelha


Especificações de operação da Caixa de Comunicação Inteligente de Campo

Name MIN Typ. MAX Unit
Temperatura de armazenamento -40
85 ℃

Umidade de armazenamento

 5
95 %

Temperatura de operação (com aquecedor)

 -25
65 ℃

Temperatura de operação (sem aquecedor)

 0
65 ℃

Umidade de trabalho (sem condensação)

 10
92 %
Consumo de energia (sem aquecedor) N/A
120 W
Tensão de entrada CA 100 220V 240 V


Configuração principal da caixa de comunicação inteligente de campo

Name Quantidade Observação
Módulo OLT Máx. 2 (com módulo EYDFA)

Embalado individualmente

Máx. 3 (sem módulo EYDFA)

Máx. 4 (sem módulo EYDFA e módulo divisor óptico)
Módulo EYDFA Max1 Embalado individualmente

Módulo divisor óptico

 Max3

Um módulo divisor 1x8 é configurado por padrão

Disjuntor de fuga à terra

 2

Fonte de alimentação chaveada

 2

Tomada 220V CA

 1
Módulo de controle 1

Módulo RTU-100

Fan

 2

Sensor de água

 1

Sensor de fumaça

 1

Opcional
Bateria (28AH) 1

Opcional
Módulo 4G+GPS 1

Opcional

Aquecedor (45W)

 1

Opcional


Mecânica
Dimensões do metal aparente

(comprimento*largura*altura)

 580*350*530mm Módulos OLT e EYDFA não estão instalados
Peso do metal aparente 20kg

Dimensões da embalagem

(comprimento*largura*altura)

 760*655*535mm
Peso embalado 36kg


Especificações Técnicas

Especificações do Módulo de Controle de Aquisição de Parâmetros Ambientais

Name

  • Temperatura de Arranque do Ventilador

  • Temperatura de Arranque do Aquecedor

Parâmetro

  • 45℃

  • -5℃



Estado das Luzes e Resultados
Name

  • SYS

  • WIFI

  • ETH

  • Bateria Fraca

  • CARREGANDO

  • CARREGADA

  • Carregamento 14.4V

  • Carregamento 12.6V

  • FAN1

  • FAN2

  • ENERGIA

  • ALARME

Luz Acesa

  • Sistema Funcionando Normalmente

  • Função WIFI ope

  • Conexão ETH norma

  • Proteção Contra Descarga Excessiva da Bateria

  • Bateria Carregando

  • Bateria Totalmente Carregada

  • Modo de Carga 14.4V Selecionado

  • Modo de Carga 12.6V Selecionado

  • Ventilador 1 Funcionando

  • Ventilador 2 Funcionando

  • Módulo RTU-100 Ligado

  • Com Alarmes

Luz a Piscar

  • WIFI: Transmissor de Dados

  • ETH: Transmissor de Dados

Luz Apagada

  • Sistema Anormal

  • Função WIFI Desligada

  • EHT Desconectado

  • Tensão da Bateria Normal

  • Bateria Não Carregando

  • Bateria Não Totalmente Carregada

  • Modo de Carga 14.4V Não Selecionado

  • Modo de Carga 12.6V Não Selecionado

  • Ventilador 1 Não Funcionando

  • Ventilador 2 Não Funcionando

  • Módulo RTU-100 Desligado

  • Sem Alarmes

Notas

  • Luz Verde

  • Luz Verde

  • Luz Verde

  • Luz Verde

  • Luz Verde

  • Luz Verde

  • Luz Verde

  • Luz Verde

  • Luz Verde

  • Luz Verde

  • Luz Verde

  • Luz Vermelha


Especificações Operacionais da Caixa de Comunicação de Campo Inteligente

Name

  • Temperatura de Armazenamento

  • Umidade de Armazenamento

  • Temperatura de Operação (com Aquecedor）

  • Temperatura de Operação (sem Aquecedor)

  • Umidade de Trabalho (sem Condensação)

  • Consumo de Energia (sem Aquecedor)

  • Tensão de Entrada CA

MIN

  • -40

  • 5

  • -25

  • 0

  • 10

  • N/A

  • 100

Typ.

  • Umidade de Trabalho (sem Condensação): 220V

MAX

  • 85

  • 95

  • 65

  • 65

  • 92

  • 120

  • 240

Unit

  • ℃

  • %

  • ℃

  • ℃

  • %

  • W

  • V


Configuração Principal da Caixa de Comunicação de Campo Inteligente

Name

  • Módulo OLT

  • Módulo EYDFA

  • Módulo Divisor Óptico

  • Disjuntor de Fuga à Terra

  • Fonte de Alimentação Chaveada

  • Tomada 220VAC

  • Módulo de Controle

  • Fan

  • Sensor de Água

  • Sensor de Fumaça

  • Bateria (28AH)

  • Módulo 4G+GPS

  • Aquecedor (45W)

Quantidade

  • Máx 2 (com módulo EYDFA)/Máx 3 (sem módulo EYDFA)/Máx 4 (sem módulo EYDFA e módulo Divisor Óptico)

  • Max1

  • Max3

  • 2

  • 2

  • 1

  • 1

  • 2

  • 1

  • 1

  • 1

  • 1

  • 1

Observação

  • Embalado Individualmente

  • Embalado Individualmente

  • Um módulo de porta 1*8 é configurado por padrão

  • /

  • /

  • /

  • Módulo RTU-100

  • /

  • /

  • Opcional

  • Opcional

  • Opcional



Mecânica
Dimensões do Metal Nu (comprimento*largura*altura)

  • 580*350*530mm

  • Módulo OLT e módulo EYDFA não estão instalados

Peso do Metal Nu

  • 20kg

Dimensões da Embalagem (comprimento*largura*altura)

  • 760*655*535mm

Peso Embalado

  • 36kg


Informações de Pedido

NO. Modelo do Produto Especificações Acessórios
1 FD1608Y 8*GPON + 2*GE + 2*GE SFP + 2*10GE SFP+

Opcional 1*Módulo EYDFA

Kits de instalação para poste/parede
2 FDC600Y

2*Módulos GPON OLT de 8 portas + 2*GE + 2*SFP + 2*SFP+

1*Módulo EYDFA


 Kits de instalação para poste/parede


Informações de Pedido

NO.

  • 1

  • 2

Modelo do Produto

  • FD1608Y

  • FDC600Y

Especificações

  • 8*GPON + 2*GE + 2*GE SFP + 2*10GE SFP+

  • 2* módulos OLT GPON de 8 portas + 2*GE + 2*SFP + 2*SFP+

  • 1* módulo EYDFA

Acessórios

  • 1* módulo EYDFA opcional

  • Kits de instalação para montagem em poste/parede

  • Kits de instalação para montagem em poste/parede
