Shenzhen C-Data Technology Co., Ltd.
Shenzhen C-Data Technology Co., Ltd.
Overview Specs Ordering Information
FD1601S-B1/B2 FD1602S-B1 FD1604E-C1 FD1604S-B1 FD1608S-B1/B2 FD1616S-B2 CC1000S+FT1004B

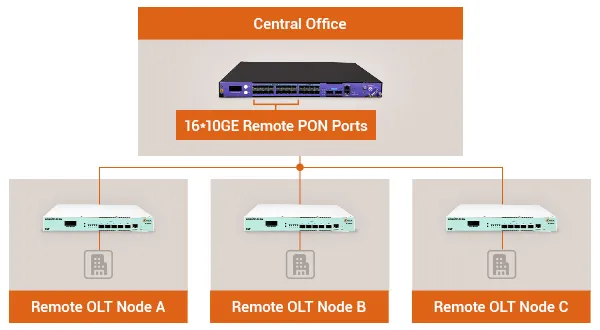

Implantações Distribuídas Eficientes, Otimizadas para Alta Densidade

Implantações Distribuídas Eficientes, Otimizadas para Alta Densidade

O controlador PON localizado na central de suporte suporta até 16 OLTs GPON remotas implantadas nos locais dos usuários,

com cada OLT acomodando até 512 ONUs, possibilitando um total de até 8.192 conexões terminais em toda a solução.

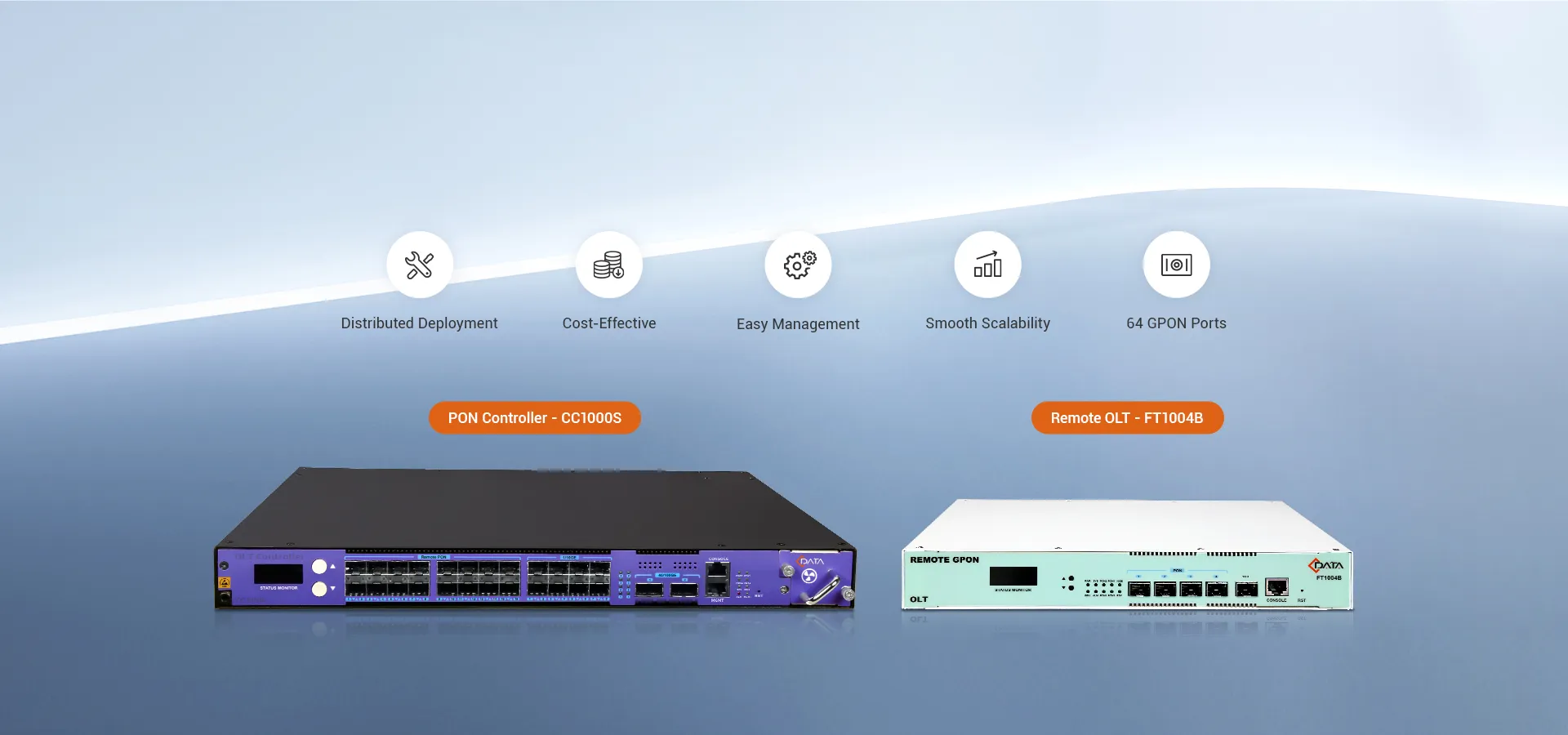

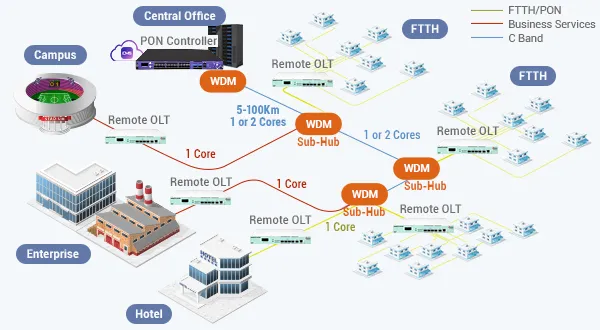

Solução PON Distribuída para Rede FTTH de Alto Custo-Benefício

Solução PON Distribuída para Rede FTTH de Alto Custo-Benefício

Com a integração da tecnologia WDM, a Solução PON Distribuída reduz significativamente a necessidade de implantações de fibra backbone de longa distância

e alcança distâncias de transmissão estendidas. As OLTs remotas são implantadas em locais remotos, reduzindo a necessidade de salas de equipamentos.

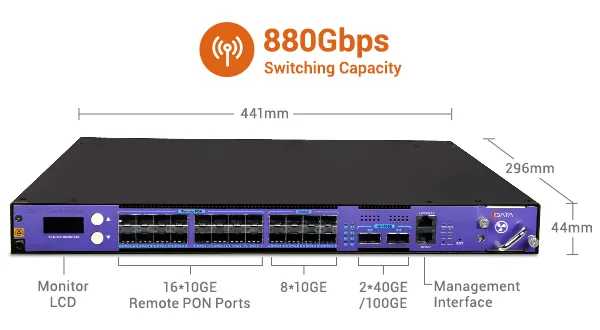

Controlador PON - CC1000S

Controlador PON - CC1000S

CC1000S é um switch de agregação Layer 3 totalmente óptico com função de controle PON, implantado na central para gerenciar e agregar OLTs remotas.

Possui 16 portas PON remotas 10GE, 8 portas Ethernet 10G e 2 portas 40G/100G para fornecer agregação flexível para transmissão de dados em alta velocidade.

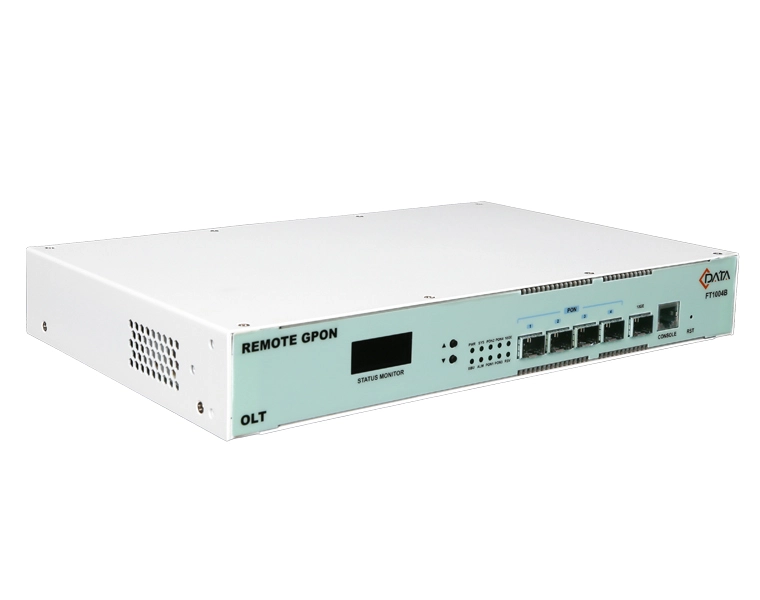

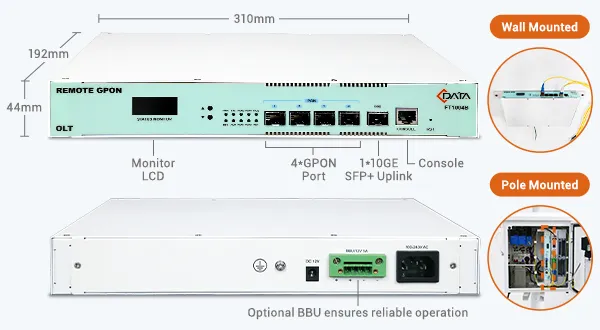

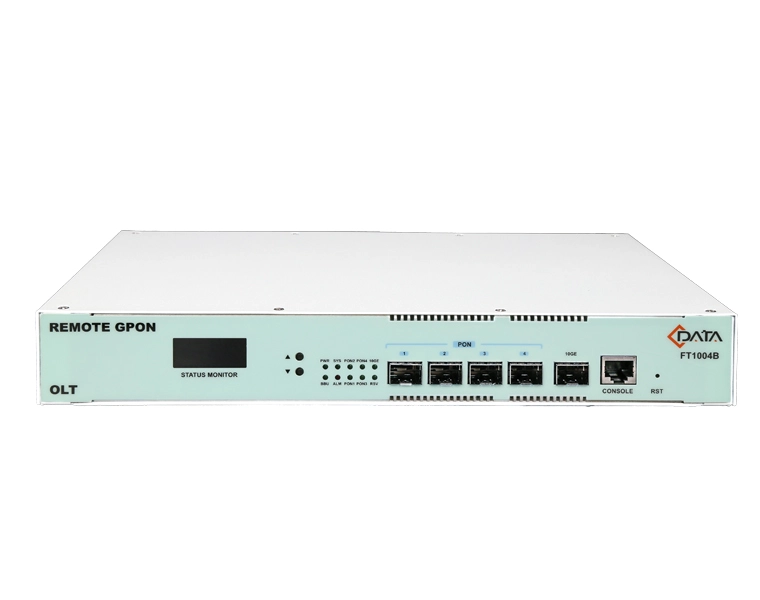

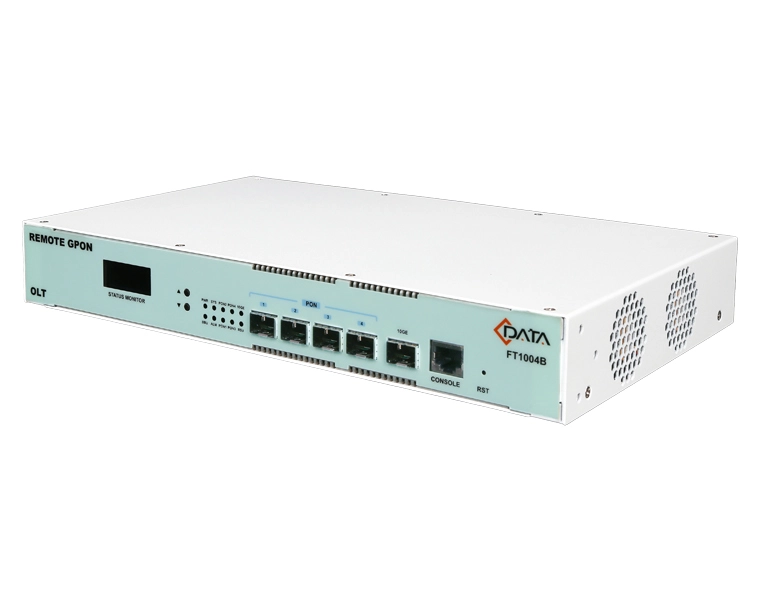

OLT GPON Remoto - FT1004B

OLT GPON Remoto - FT1004B

O GPON OLT remoto FT1004B é implantado em locais remotos próximos aos usuários para fornecer serviços de acesso PON.

O FT1004B é equipado com 4 portas GPON e 1 porta uplink 10GE SFP+, fornecendo largura de banda suficiente para transmissão de dados suave.

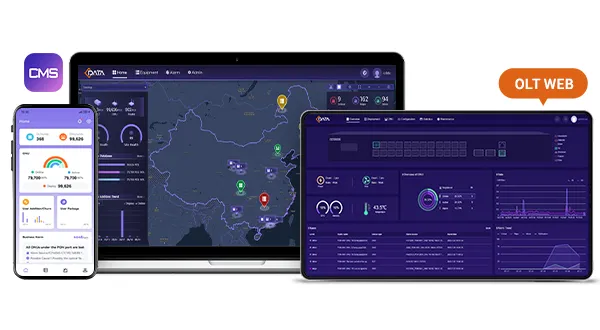

O Sistema de Gestão Integrado

O Sistema de Gestão Integrado

C-Data CMS Web, CMS App e OLT Web fornecem aos usuários, empresas e operadores uma plataforma segura, eficiente e inteligente de operação e manutenção de rede.



OLT Web: O controlador PON fornece gerenciamento unificado das OLTs remotas e oferece alocação eficiente de recursos, suportando a exibição da distância de uplink das OLTs remotas normais, otimizando a rede.


Flexibilidade para atender às necessidades de vários cenários de aplicação.

Suporta transmissão de ultra-longa distância e implantação em larga escala, garantindo conectividade mesmo em áreas remotas.

A Solução PON Distribuída converge serviços para acesso de banda larga, serviços empresariais, sem fio, vídeo e monitoramento, com opções flexíveis de instalação em rack/parede/postes.


  • Flexibilidade para atender às necessidades de vários cenários de aplicação.
  • Flexibilidade para atender às necessidades de vários cenários de aplicação
  • Flexibilidade para atender às necessidades de diversos cenários de aplicação.
  • Flexibilidade para atender às necessidades de diversos cenários de aplicação.

Technical Overview

  • cc1000s 01
  • cc1000s 03
  • cc1000s 02
  • cc1000s 01
  • cc1000s 03
  • cc1000s 02

CC1000S pode personalizar o número de portas PON e portas uplink, e pode gerenciar FT1004B/M da C-Data. Possui as funções de switches de agregação, como switching,  roteamento, QoS, agregação de links, controle de fluxo, integração em nuvem, entre outros. Além disso,   o CC1000 possui interfaces adicionais, IO, 1588.

GPON OLT FT1004B  atende completamente aos padrões relativos do ITU G.984.x e FSAN, o dispositivo com 1 porta uplink de 10 Gigabits e 4 portas GPON. Cada porta GPON suporta a taxa de divisão de 1:128. O sistema GPON suporta até 512 conexões terminais.

Datasheet Get Docs

Especificações Técnicas do CC1000S

Mecânica
Rack de Gestão Caixa padrão de 1U e 19 polegadas
Dimensões 441mm(L)*296mm(W)*44mm(H)
Peso Cerca de 4,45 kg


Hardware
Remote PON 16* 1/10GE
Porta de Uplink 8*1/10GE 2*40/100GE
Porta de Gestão 1 porta Ethernet out-band 100/1000BASE-Tx
1 porta de gestão local CONSOLE


Fonte de Alimentação
AC 100V ~ 240V
DC -40 ~ -57 V


Ambiente
Temperatura de funcionamento -15 ~ 50℃
Temperatura de armazenamento -40 ~ 85℃
Humidade ambiente 5 ~ 90% (sem condensação)



Informação de encomenda


S.L Modelo Especificações Acessório
1 CC1000S 24*10GE(SFP+)+2*100GE(QSFP28) 1/2*AC/DC; 1 * BBU (opcional); módulo 10GE SFP+ (opcional); módulo 100GE QSFP28 (opcional);



Especificações Técnicas do FT1004B


Mecânica
Dimensões 310mm(L)*192mm(W)*44mm(H)
Peso 1,95 kg


Hardware
Porta de Uplink 1 porta de uplink de 10 Gigabit
Porta PON Quantidade 4
Interface física Slot SFP
Tipo de interface GPON: ITU-TG.984.2 Classe B+/Classe C+
Rácio máximo de divisão GPON: 1:128
Porta de Gestão 1 porta de gestão local CONSOLE
Atributos da porta PON Distância de transmissão 20KM
Taxa da porta GPON: Downstream: 2,5 Gbps Upstream: 1,25 Gbps
Comprimento de onda Transmissão: 1490nm Receção: 1310nm
Tipo de interface SC/UPC
Tipo de fibra 9/125μm SMF (Fibra Monomodo)
Potência de transmissão ótica Classe B+ +1,5 ~ +5 dBm Classe C+ +3 ~ +7 dBm
Sensibilidade de receção Classe B+: -28 dBm Classe C+: -30 dBm
Potência de saturação Classe B+ -8 dBm Classe C+ -12 dBm
Largura de banda do backplane 35G


Fonte de alimentação
AC 100V ~ 240V, 47~63Hz
DC Modo de adaptador externo 12V/2,5A


Ambiente

Temperatura de funcionamento

-15 ~ 50℃

Temperatura de armazenamento

-40 ~ 85℃

Humidade ambiente

5 ~ 90% (sem condensação)


Especificações Técnicas do CC1000S

Mecânica
Rack de Gestão

  • Caixa padrão de 1U e 19 polegadas

Dimensões

  • 441mm(C)*296mm(L)*44mm(A)

Peso

  • Cerca de 4,45 kg



Hardware
PON Remoto

  • 16* 1/10GE

Porta de Uplink

  • 8*1/10GE

  • 2*40/100GE

Porta de Gestão

  • 1 porta Ethernet out-band 100/1000BASE-Tx

  • 1 porta de gestão local CONSOLE



Fonte de Alimentação
AC

  • 100V ~ 240V

DC

  • 40 ~ -57 V



Ambiente
Temperatura de funcionamento

  • -15 ~ 50°C

Temperatura de armazenamento

  • -40 ~ 85°C

Humidade ambiente

  • 5 ~ 90% (sem condensação)



Informações de pedido

S.L

  • 1

Modelo

  • CC1000S

Especificações

  • 24*10GE(SFP+)+2*100GE(QSFP28)

Acessórios

  • 1/2*AC/DC; 1 * BBU (opçãoal); módulo 10GE SFP+ (opcional); módulo 100GE QSFP28 (opcional);



Especificações Técnicas do FT1004B

Mecânica
Dimensões

  • 310mm(C)*192mm(L)*44mm(A)

Peso

  • 1,95 kg



Hardware
Porta de Uplink

  • 1 porta de uplink de 10 Gigabit

Porta PON
Quantidade

  • 4

Interface física

  • Slot SFP

Tipo de interface

  • GPON: ITU-TG.984.2 Class B+/Class C+

Tipo de interface

  • GPON: 1:128

Porta de Gestão

  • 1 porta de gestão local CONSOLE

Atributos da Porta PON
Distância de transmissão

  • 20KM

Taxa da porta

  • GPON:

    Downstream: 2,5 Gbps

    Upstream: 1,25 Gbps

Comprimento de onda

  • Encaminhamento: 1490nm

  • Receção: 1310nm

Tipo de interface

  • SC/UPC

Tipo de fibra

  • 9/125μm SMF (Fibra Monomodo)

Potência de transmissão óptica

  • Class B+ +1.5 ~ +5dBm

  • Class C+ +3 ~ +7dBm

Sensibilidade de receção

  • Class B+: -28 dBm

  • Class C+: -30 dBm

Potência de saturação

  • Class B+ -8dBm

  • Class B+ -8dBm

Largura de banda do backplane

  • 35G



Fonte de alimentação
AC

  • 100V ~ 240V, 47~63Hz

DC

  • Modo de adaptador externo 12V/2,5A



Ambiente

Temperatura de funcionamento

  • -15 ~ 50°C

Temperatura de armazenamento

  • -40 ~ 85°C

Humidade ambiente

  • 5 ~ 90% (sem condensação)


Informações de Pedido

N.ºModelos de ProdutoEspecificaçõesAcessórios
1

CC1000S

16*10GE Remote PON (SFP+) + 8*10GE (SFP+) + 2*40GE (QSFP+)/100GE (QSFP28)BBU opcional
2

FT1004B

4*GPON (SFP) + 1*10GE (SFP+)Modo de adaptador externo 12V/2.5A, BBU opcional



Informações de Pedido

NO.

  • 1

  • 2

Modelos de Produto

  • CC1000S

  • FT1004B

Especificações

  • 16*10GE Remote PON (SFP+) + 8*10GE (SFP+) + 2*40GE (QSFP+)/100GE (QSFP28)

  • 4*GPON (SFP) + 1*10GE (SFP+)

Acessórios

  • BBU Opcional

  • Modo de adaptador externo 12V/2.5A, BBU opcional
