OLT GEPON/GPON de 4 portas FD1604S-B1

Overview Specs Ordering Information

FD1604E-L1 FD1601S-C2 FD1602S-C2 FD1601S-B1/B2 FD1602S-B1 FD1604E-C1 FD1604S-B1 FD1608S-B1/B2 FD1616S-B2 CC1000S+ FT1004B

Acesso de Fibra de Alta Velocidade

4 portas GPON suportam até 512 conexões ONU.
Uplinks de alta velocidade com 2*10GE e 4*1GE.
Até 1,25 Gbps de upstream/2,5 Gbps de downstream.
Distância de transmissão de até 20 km.

Alta Confiabilidade

Controle inteligente de ventoinhas para refrigeração otimizada e consumo de energia reduzido.
Redundância de energia 1+1 e BBU opcional para operação confiável.

Implantação sem Complicações

Compatível com ONUs/ONTs de linha principal, permitindo gerenciamento eficiente baseado em OAM/OMCI.
Integração de ONU/ONT sem intervenção manual para implantação plug-and-play.

Gerenciamento de Rede Simplificado

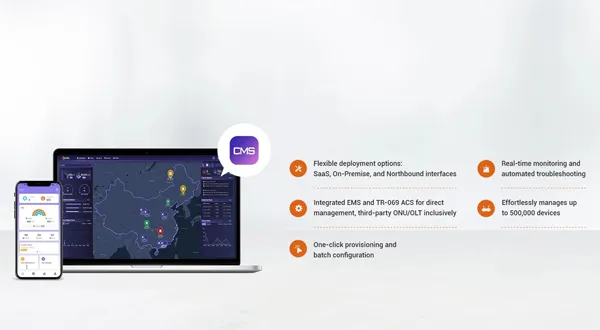

Gerenciamento centralizado de CMS de OLT e ONUs conectadas para O&M inteligente e simplificado, com:

Integração em lote de ONUs
Solução de problemas remota com um clique
Análise de negócios inteligente
Monitoramento em tempo real e alertas de negócios

Technical Overview

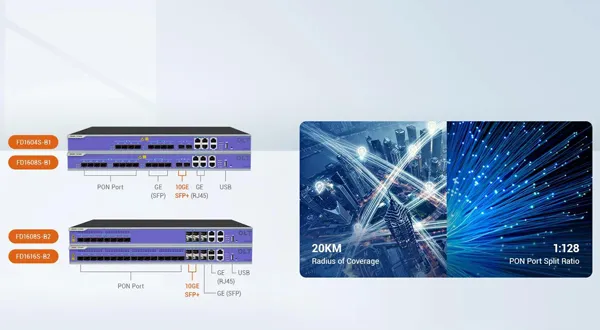

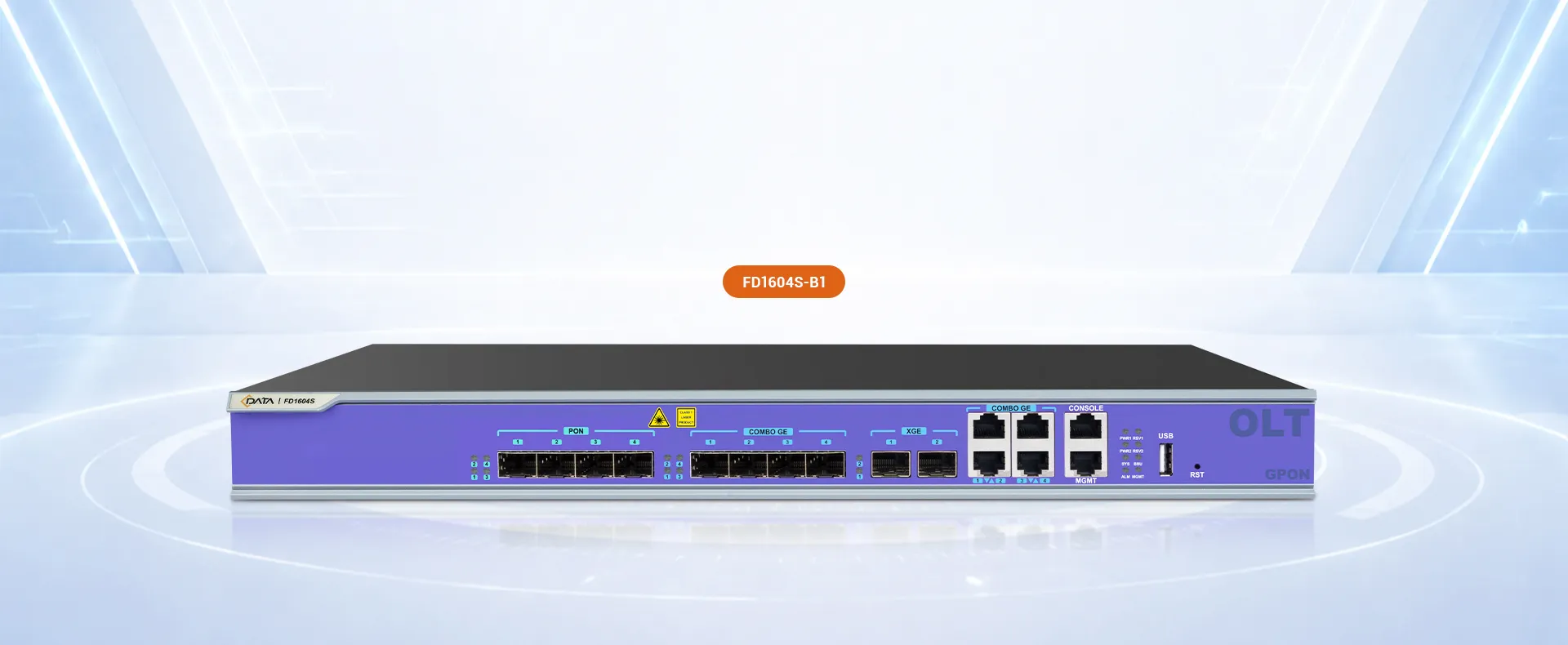

O GPON OLT FD1604S-B1 atende completamente aos padrões relativos da ITU G.984.x e FSAN, sendo um dispositivo montado em rack 1U com 1 interface USB, 4 portas GE de uplink, 4 portas SFP de uplink, 2 portas de uplink 10GE e 4 portas GPON. Cada porta GPON suporta uma taxa de divisão de 1:128, e o sistema GPON suporta até 512 conexões de terminal.

Este produto atende aos requisitos de desempenho e tamanho do dispositivo para salas de servidores compactas, pois possui alto desempenho e tamanho compacto, sendo conveniente e flexível de usar, além de fácil de implantar. Além disso, o produto atende aos requisitos de promoção do desempenho da rede, melhoria da confiabilidade e redução do consumo de energia sob a perspectiva da rede de acesso e da rede corporativa, sendo aplicável à rede de televisão de três em um, FTTP (Fiber to the Premise), rede de monitoramento de vídeo, LAN corporativa (Local Area Network), internet das coisas e outras aplicações de rede com uma relação preço/desempenho muito alta.

 Datasheet  Get Docs

Especificações Técnicas

ITEM		FD1604S-B1
Rack	Tipo	Caixa padrão 1U de 19 polegadas
Porta de Uplink	Porta COMBO	4 portas Ethernet 10/100/1000M com auto-negociação
		4 interfaces SFP
	10 Gigabits	2 interfaces SFP+
Porta PON	Quantidade	4
	Interface física	SFP
	Tipo de interface	GPON: ITU-TG.984.2 Classe B+/Classe C+
	Relação máxima de divisão	GPON: 1:128
Porta de gestão		1 porta Ethernet fora de banda 100/1000BASE-Tx 1 porta de gestão local CONSOLE
Porta USB		1 interface USB (utilizada para fazer backup da configuração, atualizar o programa e registar informações de log)
Porta PON atributo	Distância de transmissão	20KM
	Taxa da porta	GPON: Downstream: 2,5 Gbps Upstream: 1,25 Gbps
	Comprimento de onda	Transmissão: 1490 nm Recepção: 1310 nm
	Tipo de interface	SC/UPC
	Tipo de fibra	9/125 μm SMF ((Single Mode Fiber)
	Potência de transmissão de luz	Classe B+: +1,5～+5 dBm Classe C+: +3～+7 dBm
	Sensibilidade de receção	Classe B+：-28dBm Classe C+：-30dBm
	Potência de saturação	Classe B+：-8dBm Classe C+：-12dBm
Método de gestão de rede		Suporta CLI、SNMP、TELNET、SSH、WEB
Capacidades de negócio		Suporta registo do dispositivo, atualização do dispositivo, gestão do dispositivo, monitorização de condições, gestão de configuração e gestão de utilizadores Gerenciamento de configuração de comutação de Camada 2: Como gerenciamento de portas, VLAN, RSTP, IGMP, ACL, QOS e assim por diante. Gerenciamento de configuração da função PON: Como autenticação OLT, modelo DBA, modelo de serviço, modelo de linha e assim por diante. Função de Camada 3: suporte a roteamento estático, dhcp-relay e configuração de vlanif.
Largura de banda do backplane		63G
Tamanho		44044276mm
Peso		4,0Kg
Fonte de alimentação	220VAC	AC: 100V～240V，47~63Hz
	-48 V CC	CC: -40 V～-72 V
	BBU (Unidade de Bateria de Reserva)	CC: 11 V～14 V Função: Quando a fonte de alimentação regular é cortada, pode ser comutada para a fonte de alimentação de reserva e, quando a fonte de alimentação regular for restabelecida, ela voltará para a fonte de alimentação regular e carregará a fonte de alimentação de reserva.
Potência máxima		45 W
Ambiente de trabalho	Temperatura de trabalho	-15～50℃
	Temperatura de armazenamento	-40～85℃
	Umidade	5～90% (Sem condensação)

Especificações Técnicas

ITEM

FD1604S-B1

Rack

Tipo

Caixa padrão 1U de 19 polegadas

Porta de Uplink

Porta COMBO

4 portas Ethernet 10/100/1000M com auto-negociação
4 interfaces SFP

10-Gigabit

2 interfaces SFP+

Porta PON

Quantidade

Interface física

Tipo de interface

GPON: ITU-TG.984.2 Classe B+/Classe C+

Taxa máxima de divisão

GPON: 1:128

Porta de gerenciamento

1 porta Ethernet fora de banda 100/1000BASE-Tx
1 porta de gerenciamento local CONSOLE

Porta USB

1 Interface USB (utilizada para fazer backup de configuração, atualizar programa e registrar informações de log)

Atributo da porta PON

Distância de transmissão

20KM

Taxa da porta

GPON:
Downstream: 2,5 Gbps
Upstream: 1.25Gbps

Comprimento de onda

Encaminhamento: 1490 nm
Recepção: 1310nm

Tipo de interface

SC/UPC

Tipo de fibra

9/125μm SMF ((Single Mode Fiber)

Potência de transmissão de luz

Classe B+：+1,5～+5dBm
Classe C+: +3～+7 dBm

Sensibilidade de recepção

Classe B+：-28dBm
Classe C+：-30dBm

Potência de saturação

Classe B+：-8dBm
Classe C+：-12dBm

Método de gerenciamento de rede

Suporte a CLI, SNMP, TELNET, SSH, WEB

Capacidades de negócios

Suporte a log do dispositivo, atualização do dispositivo, gerenciamento do dispositivo, monitoramento de condições, gerenciamento de configuração e gerenciamento de usuários
Gerenciamento de configuração de comutação de Camada 2: como gerenciamento de portas, VLAN, RSTP, IGMP, ACL, QOS e assim por diante.
Gerenciamento de configuração de funções PON: como autenticação OLT, modelo DBA, modelo de serviço, modelo de linha e assim por diante.
Função de Camada 3: suporte a roteamento estático, dhcp-relay e configuração de vlanif.

Largura de banda do backplane

Tamanho

440*44*276mm

Peso

4,0Kg

Fonte de alimentação

220VAC

AC: 100V～240V，47~63Hz

-48DC

CC:-40V～-72V

BBU (Unidade de Bateria de Reserva)

CC: 11V～14V
Função: Quando a fonte de alimentação regular é cortada, pode ser comutada para a fonte de alimentação de reserva e, quando a fonte de alimentação regular for restabelecida, ela voltará para a fonte de alimentação regular e carregará a fonte de alimentação de reserva.

Potência máxima
