FD1604E-C1
4/4 4 PORTAS PON GPON OLT

Name: FD1604E-C1
Brand: Shenzhen C-Data Technology Co., Ltd.

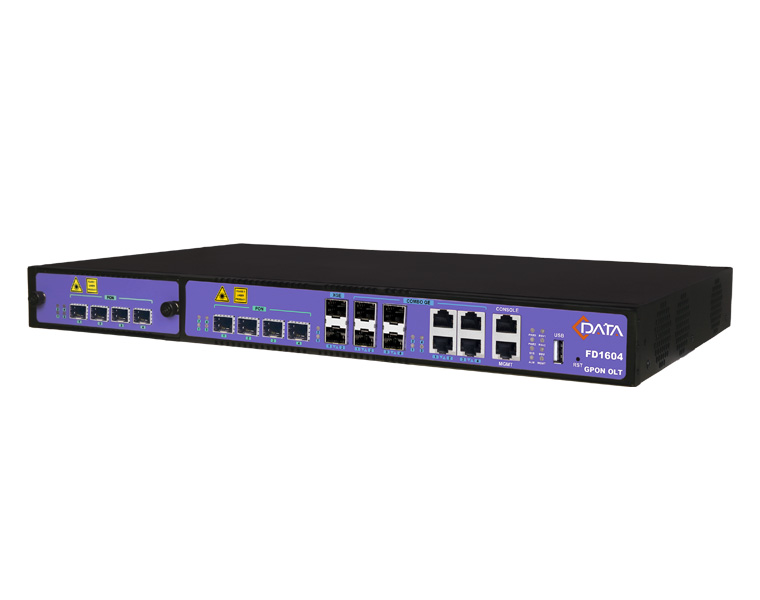

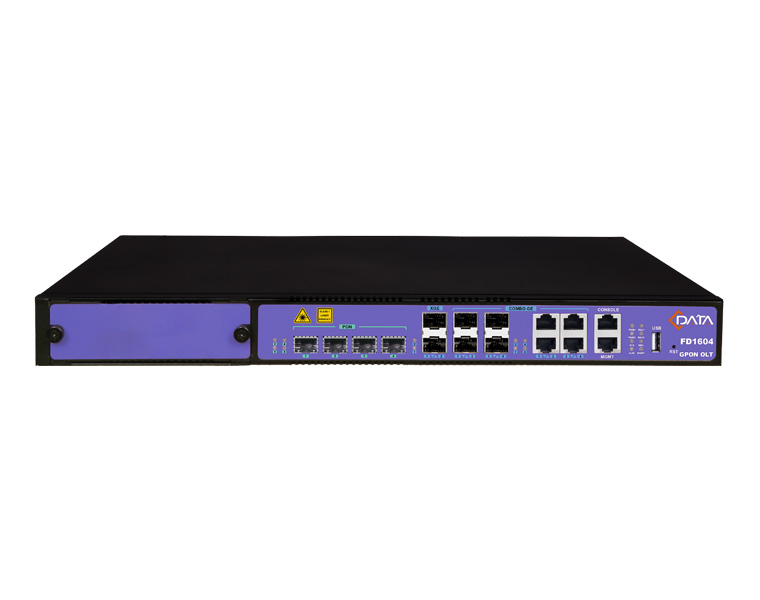

O GPON OLT FD1604S/FD1604E-C1 atende completamente ao padrão relativo de ITU-T G.984.x/G.988, que é um dispositivo montado em rack de 1U com 1 interface USB, 4 portas GE de uplink, 4 portas SFP de uplink, 2 portos de uplink 10GE. FD1604S-C1 tem 4 portas GPON fixas e FD1604E-C1 4 portas GPON fixas e 1 placa de serviço de porta GPON 4GPON (opcional). Cada porta GPON suporta a taxa de divisão de 1:128. O sistema GPON suporta até 512/ 1024 conexões terminais.

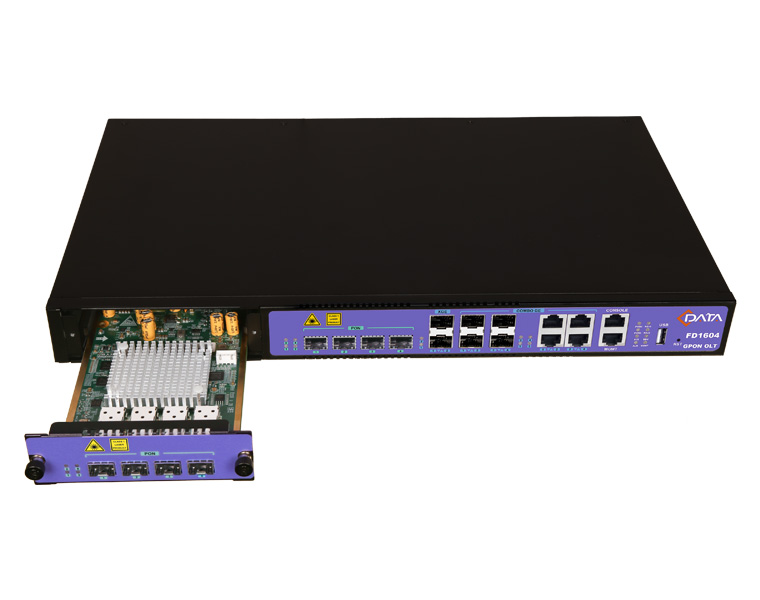

FD1604E-C1 suporta um cartão de serviço plugável, que é conveniente e flexível de usar, fácil de implantar e conveniente para a expansão subsequente dos serviços de rede. Além disso, o produto atende aos requisitos de promoção do desempenho da rede, melhorando a confiabilidade e reduzindo o consumo de energia na perspectiva da rede de acesso e da rede empresarial e é aplicável à rede de televisão de transmissão três em um, FTTP (Fibra para a premissa), rede de monitoramento de vídeo, LAN empresarial (Rede de Área Local), Internet das coisas e outras aplicações de rede com uma relação preço/desempenho muito alta.

 Baixar  Inquérito

Característica funcional

Conheça ITU-T padrão G.984/G.988 e padrões da indústria de comunicação chinesa
Suporte Protocolo OMCI
Produto 1U de altura 8PON OLT em design compacto de Pizza-Box
Velocidade do ventilador ajustar automaticamente
1 1 módulo de energia plugável
Função de comutação de proteção PON completa
Função de comutação Camada 2
OLT equipa com muito poderosa camada 2 Full Wire Speed Switching e suporta completamente a camada 2 protocolo. OLT suporta variedades de funções de camada 2 como TRUNK, VLAN, LACP, limite de taxa, isolado de porta, tecnologia de fila, tecnologia de controle de fluxo, ACL e assim por diante, que fornece garantia técnica para o desenvolvimento de multi-serviço integrado.
Garantia QoS
A GPON Products mantém DBA totalmente aprimorado com excelentes recursos de serviço de QoS. O DBA atende a diferentes requisitos de QoS de diferentes fluxos de serviço em latência, jitter e taxa de perda de pacotes.
Sistema de gestão fácil de usar
Método de gerenciamento de suporte de CLI, WEB, SNMP, TELNET, SSH e padrão OMCI, através de gerenciamento de serviço de protocolo de canal OMCI pode ser realizado, incluindo conjunto de parâmetros de função ONT, linhas de serviço T-CONT e quantidade, parâmetros de QoS, solicitação de informações de configuração, estatísticas de desempenho, relatórios automáticos de eventos em execução no sistema, Configuração para ONT da OLT, diagnóstico de falhas e gerenciamento de desempenho e segurança.

OLT FD1604S/FD1604E-C1 Folha de dados do produto

Mecânica

Dimensões

440mm(L)* 293mm(W)* 44mm(H)

Peso

3.6Kg (FD1604S-C1)

3.0Kg (FD1604E-C1)

Hardware
Uplink Porto	Porto COMBO	4*10/ 100/ 1000M auto-negociação portas Ethernet
		4 * interfaces SFP
	10-Gigabit	2 * interfaces SFP
Porto PON	Quantidade	4 (FD1604S-C1) 4/8 (FD1604E-C1)
	Interface Física	Slot SFP
	Tipo de Interface	GPON: ITU-TG.984.2 classe B/classe C/classe C
	Max Rácio de Divisão	GPON: 1:128
Porto de gestão		1100/ 1000BASE-Tx porta Ethernet out-band 1 porta de gerenciamento local CONSOLE
Porta USB		1 * interface USB (Ele é usado para configuração de backup, programa de atualização e registro de informações de log)
Porto PON Atributo	Distância de transmissão	20KM
	Taxa do porto	GPON: A jusante: 2,5 Gbps Upstream: 1,25 Gbps
	Comprimento de onda	Encaminhamento: 1490nm Recebendo: 1310nm
	Tipo de Interface	SC/ UPC
	Tipo de fibra	9/ 125μm SMF (fibra de modo único)
	Potência de transmissão de luz	Classe B : 1.5 ~ 5dBm	Classe C : 3 ~ 7dBm	ClassC : 4.5 ~ 10dBm
	Recebendo Sensibilidade	Classe B : -28dBm	Classe C : -30dBm	Classe C : -31dBm
	Potência de saturação	Classe B : -8dBm	Classe C : -12dBm	Classe C : -10dBm
Método de gestão de rede		Suporte CLI, SNMP, TELNET, SSH, WEB
Capacidades de negócios		Suporte a log de dispositivos, atualização de dispositivos, gerenciamento de dispositivos, monitoramento de condições, gerenciamento de configuração e gerenciamento de usuários. Gerenciamento de configuração de comutação da camada 2: Como o gerenciamento de porta, VLAN, RSTP, IGMP, ACL, QoS e assim por diante. Gerenciamento de configuração de função PON: Como autenticação OLT, modelo DBA, modelo de serviço, modelo de linha e assim por diante. Função da camada 3: suporte roteamento estático, dhcp-relé e configuração vlanif.
Largura de banda do backplane		63G (FD1604S-C1) 78G (FD1604E-C1)

Fonte de alimentação
AC	100V ~ 240V, 47 ~ 63Hz
DC	-40V ~ -72V
BBU (unidade de bateria de backup)	DC: 11V ~ 14V. Função: Quando a fonte de alimentação regular é cortada, ela pode ser comutada para a fonte de alimentação de backup, e quando a fonte de alimentação regular for retomada, ela será Volte para a fonte de alimentação regular e carregue a fonte de alimentação de backup.
Potência máxima	34,6 W (FD1604S-C1) 49W (FD1604E-C1)
