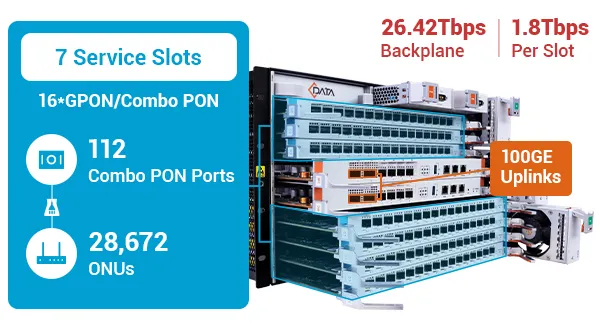

Acesso de Alta Capacidade, Largura de Banda Incomparável

Acesso de Alta Capacidade, Largura de Banda Incomparável

  • 7 slots de serviço oferecem densidade ultra-alta, suportando até 112 portas Combo PON e 28.672 ONUs.

  • 2*100G (QSFP28) + 4*25G (SFP28) uplinks oferecem largura de banda ultra-alta para suportar cargas de trabalho pesadas.

  • Design modular hot-swappable permite expansão contínua sem interrupção de serviço.

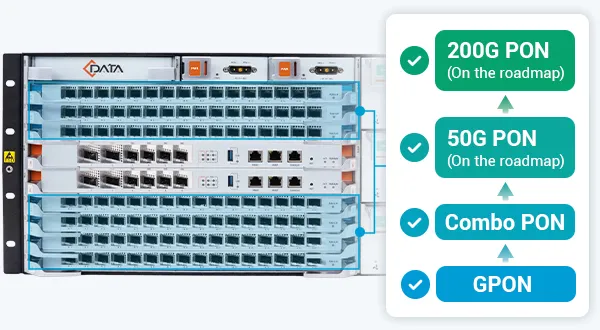

Evolução da PON Preparada para o Futuro

Evolução da PON Preparada para o Futuro

  • Integra GPON e Combo PON para uma transição suave para redes de 10G.

  • Arquitetura preparada para o futuro reserva caminhos de atualização para PON de 50G e 200G, garantindo proteção do investimento a longo prazo.

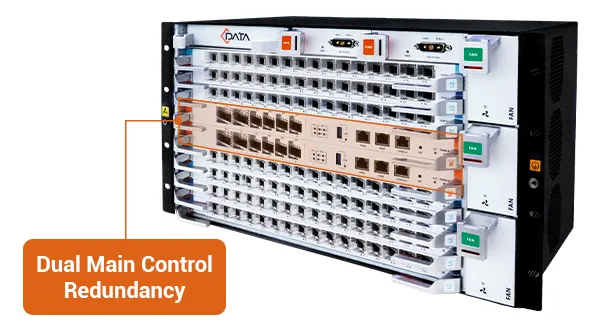

Garantia de Serviço Contínuo

Garantia de Serviço Contínuo

  • Placas de controle duplas com redundância 1+1 e balanceamento de carga garantem a confiabilidade do sistema.

  • Construído em uma arquitetura distribuída com ISSU para permitir atualizações contínuas em serviço.

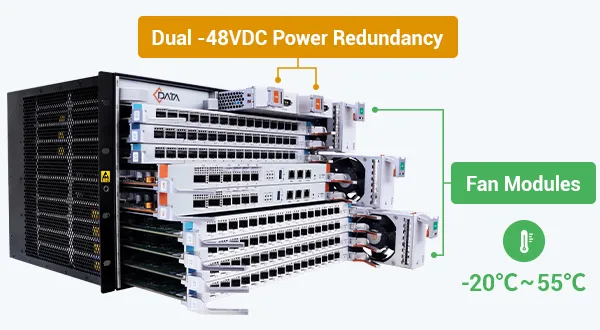

Confiabilidade de Nível de Operadora

Confiabilidade de Nível de Operadora

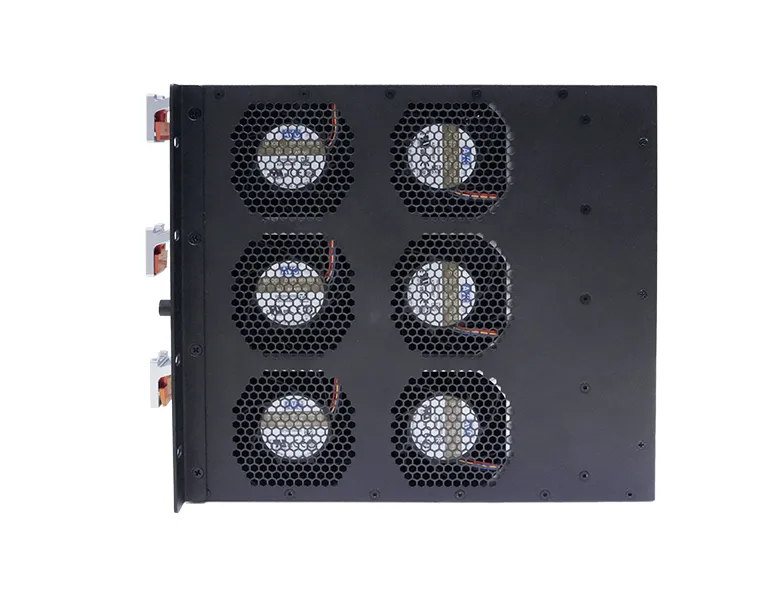

  • 3 módulos de ventoinhas hot-swappable com 6 ventoinhas garantem dissipação eficiente de calor e manutenção simplificada.

  • Fontes de alimentação duplas de -48VDC fornecem redundância de energia para operação contínua do sistema.

  • Opera de forma confiável de -20℃ a 55℃ com proteção térmica de grau industrial.

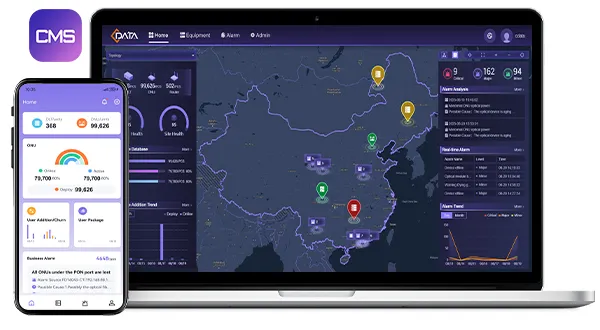

Gerenciamento Simplificado com CMS

Gerenciamento Simplificado com CMS

O CMS C-Data capacita ISPs e operadoras com gerenciamento unificado e centralizado de OLTs e ONUs, melhorando a eficiência de O&M enquanto reduz custos.

  • Integração e provisionamento em lote de ONUs

  • Monitoramento em tempo real e solução remota de problemas

  • Análise visualizada para insights de negócios


Cenários de Aplicação Versáteis

O chassis OLT permite a convergência perfeita de múltiplos serviços em diversos cenários, com densidade ultra-alta e largura de banda massiva.


Technical Overview

  • C-DATA_FD6700S
  • C-DATA_FD6700S
  • C-DATA_FD6700S
  • C-DATA_FD6700S
  • C-DATA_FD6700S
  • C-DATA_FD6700S
  • C-DATA_FD6700S
  • C-DATA_FD6700S
  • C-DATA_FD6700S
  • C-DATA_FD6700S

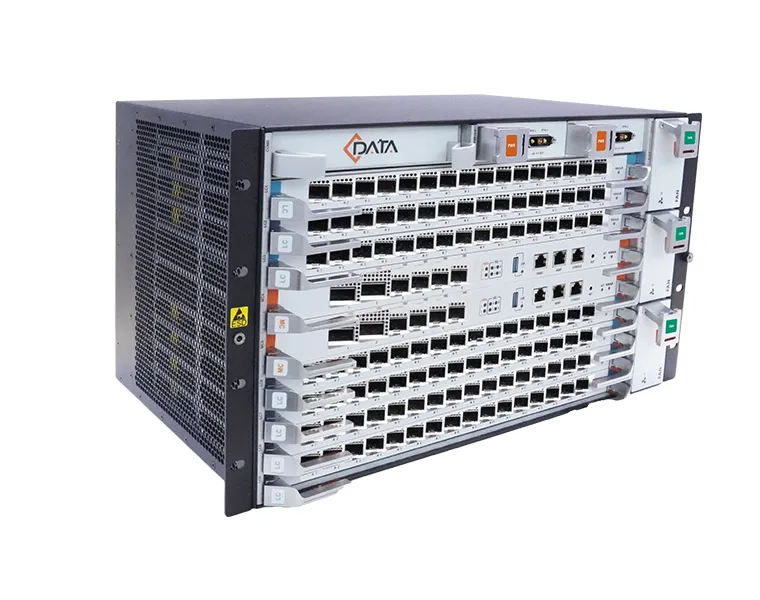

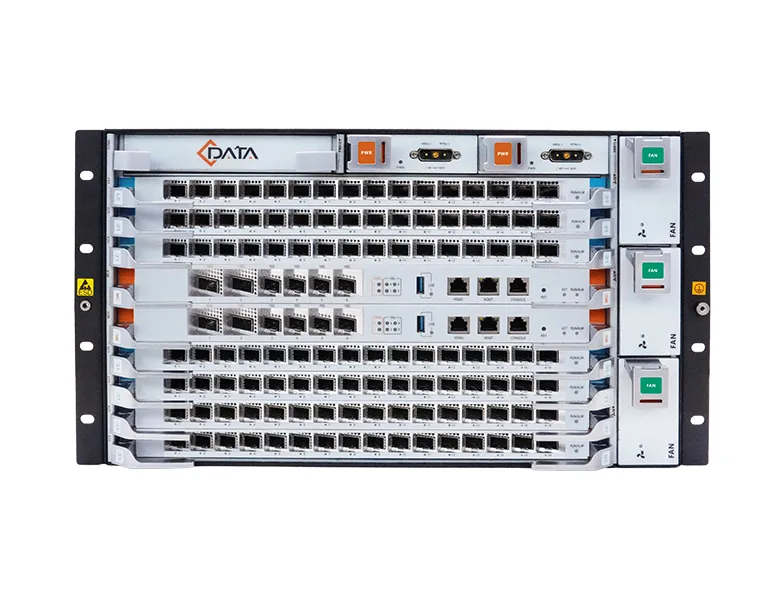

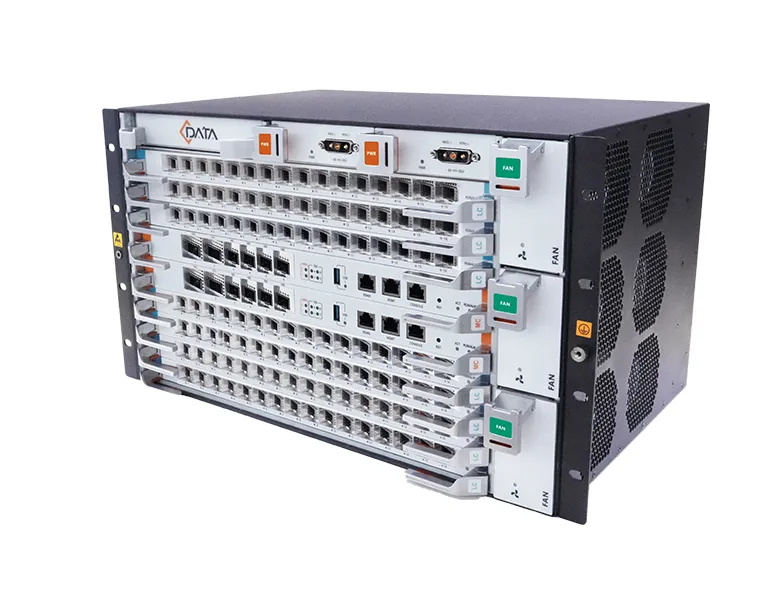

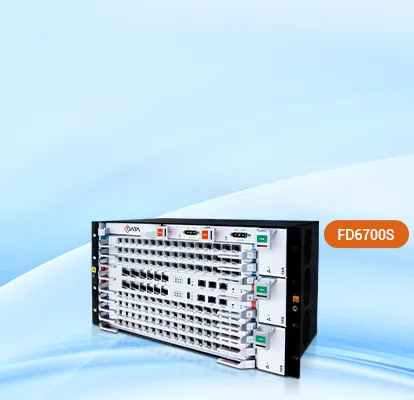

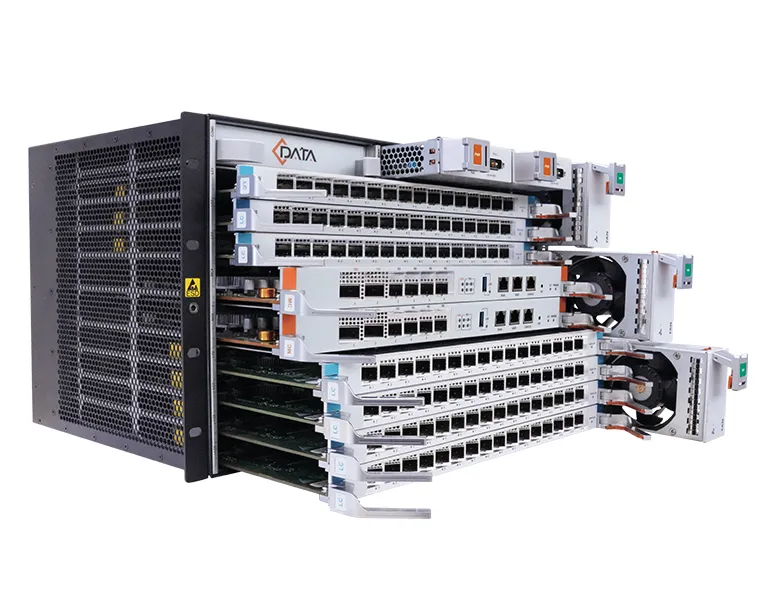

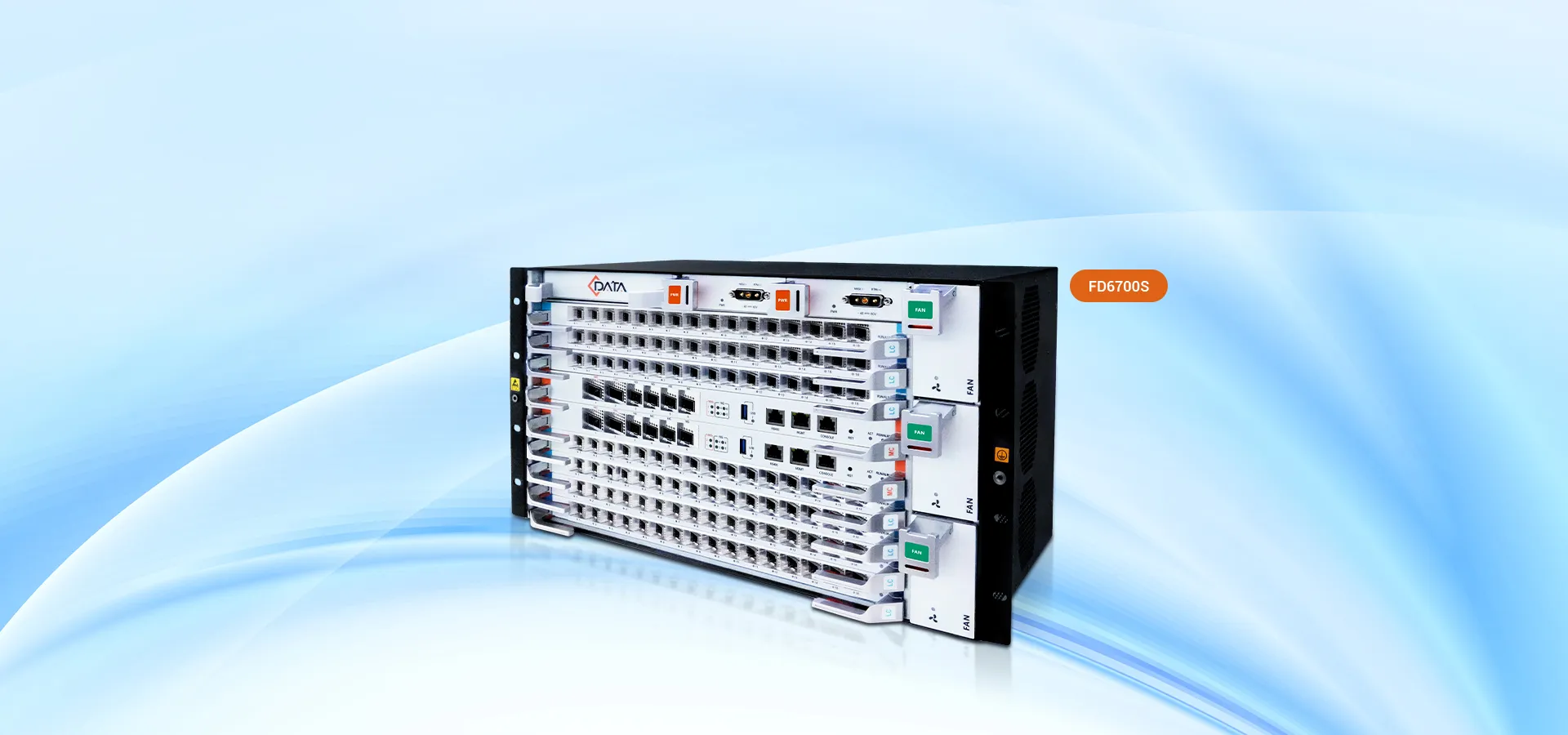

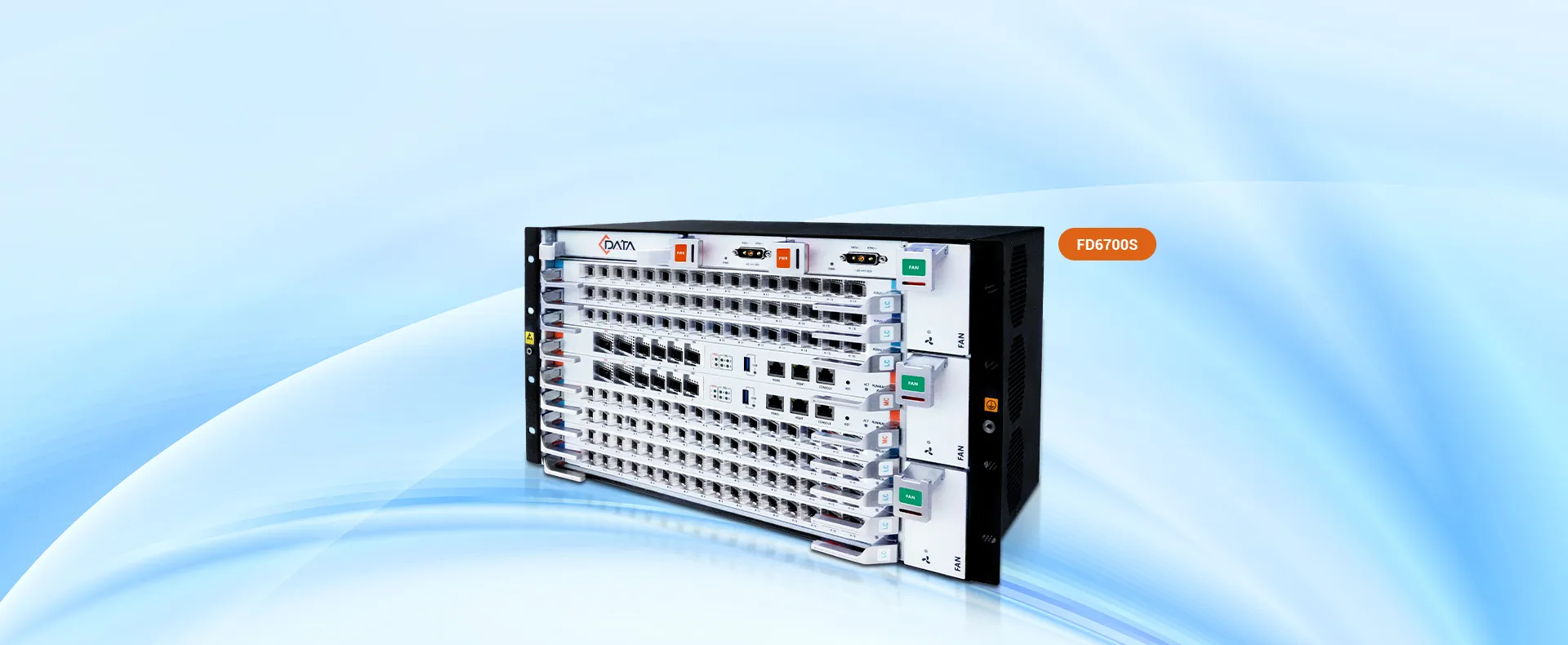

O chassis OLT 6U FD6700S é um OLT de alta gama com elevada densidade e grande capacidade de largura de banda, desenvolvido de forma independente pela nossa empresa. Este OLT suporta um total de 15 slots: 1 slot de placa universal, 7 slots de serviços (pode suportar placas GPON de 16 portas, placas XG(S)-PON de 16 portas, ou placas 50G PON (reserva)), 2 slots de placa de controlo principal (cada placa de controlo principal suporta 2* portas 100G/40G + 4* portas 25G/10G/1G), 2 slots de placa de alimentação e 3 slots de placa de ventoinha (2 ventoinhas por slot).


O OLT FD6700S, com o seu design modular, portas de alta densidade e fiabilidade de nível operadora, serve cenários de média a grande escala que exigem elevada escala de acesso, diversidade de serviços e fiabilidade de rede. Redes de acesso de operadoras de telecomunicações com cobertura de utilizadores em larga escala (mais de mil residências) e cobertura multiserviço (largura de banda, voz, IPTV); Ou podem existir grandes empresas ou redes de parques com densidade de utilizadores elevada (edifícios de escritórios, dormitórios), múltiplos tipos de redes como videovigilância, escritório, sem fios, etc., que exigem necessidades de cablagem e gestão simplificadas.


Datasheet Get Docs

Especificação

Mecânica Completa

Chassi
Rack
Padrão de 19 polegadas
Tipo e quantidade de slots

Total de 15 slots:

1* Slot para placa universal

7* Slots para placas de serviço:

(1) Placa GPON

(2) Placa combo PON GPON&XG(S)-PON

2* Slots para placas de controle principal

2* Slots para Placas de Alimentação DC (-48V)

3* Slots para Placas de Ventilação (2 ventoinhas por slot)
Dimensões

482,6mm(C)*286mm(L)*265mm(A)

(Incluindo suportes de montagem em rack padrão de 19 polegadas)
PesoCom todas as placas
Apenas o chassis

Tensão de Alimentação

(-48V) DC

Consumo Total de Energia

≤ 1702W

Largura de banda do backplane

26,42Tbps


Placa de Controle Principal-FD6700-M30

Porta de Uplink

  • 4* portas 1G(SFP) / 10G(SFP+) / 25G(SFP28)

  • 2* portas 40G(QSFP+) / 100G(QSFP28)

Porta de gestão

  • 1* porta 10/100/1000Mbps BASE-T MGMT (para gerenciamento fora de banda)

Porta Console

  • 1* porta Console (para depuração)

Porta USB

  • 1* porta USB (para depuração)

Botão Reset

  • 1* botão Reset

Consumo de Energia por Placa Individual

  • ≤ 183W

≤ 183W



Placa de Serviço GPON-FD6700-G20

Porta PON

Quantidade

16
Interface FísicaSlot SFP
Tipo de interfaceGPON: ITU-TG.984.2 Classe B+/Classe C+/Classe C++
Taxa máxima de divisão1:128
Atributo da porta PONDistância de Transmissão20km
Taxa da PortaGPON: Downstream: 2.5Gbps Upstream: 1.25Gbps
Comprimento de ondaGPON: Encaminhamento: 1490nm Recepção: 1310nm
Tipo de ConectorSC/UPC
Tipo de fibra9/125μm SMF (Fibra Monomodo)
Potência de Transmissão de LuzClasse B+: +1,5 ~+5dBmClasse C+: +3 ~ +7dBmClasse C++: +4,5 ~ +10dBm
Sensibilidade de RecepçãoClasse B+: -28dBmClasse C+: -30dBmClasse C++: -31dBm
Potência de SaturaçãoClasse B+: -8dBmClasse C+: -12dBmClasse C++: -10dBm
Consumo de Energia por Placa Individual≤ 91W
Peso


Placa de Serviço XGS-PON - FD6700-X20

Porta PON

Quantidade

16
Interface FísicaSlot SFP+
Taxa máxima de divisão1:256

Atributo da porta PON

Distância de Transmissão

20KM
Taxa da PortaXGS-PON: Downstream: 10Gbps Upstream: 10Gbps XG-PON: Downstream: 10Gbps Upstream: 2.5Gbps GPON: Downstream: 2.5Gbps Upstream: 1.25Gbps
Comprimento de ondaXGS-PON: Encaminhamento: 1577nm Recepção: 1270nm XG-PON: Encaminhamento: 1577nm Recepção: 1270nm GPON: Encaminhamento: 1490nm Recepção: 1310nm
Tipo de ConectorSC/UPC
Tipo de fibra9/125μm SMF (Fibra Monomodo)
Potência de Transmissão de Luz

COMBO XG(S)-PON & GPON

5~8dBm (9,953G)

3~7dBm (2.488G)
Sensibilidade de Recepção

COMBO XG(S)-PON & GPON

≥ -29dBm (9,953G)

≥ -30,5dBm (2,488G)

≥ -30dBm (1,244G)
Potência de Saturação

COMBO XG(S)-PON & GPON

≤ -8dBm (9,953G)

≤ -10dBm (2,488G)

≤ -12dBm (1,244G)
Consumo de Energia por Placa Individual≤ 148W
Peso


Ambiente

Temperatura de funcionamento

-15 ~ 50℃

Temperatura de armazenamento

-40 ~ 85℃
Humidade ambiente5 ~ 90% (Sem condensação)




Especificações

Mecânica Completa
Tipo e quantidade de slots

  • Total de 15 slots:

  • 1* Slot para placa universal

  • 7* Slots para placas de serviço:

  • (1) Placa GPON

  • (2) Placa combo PON GPON&XG(S)-PON

  • 2* Slots para placas de controle principal

  • 2* Slots para Placas de Alimentação DC (-48V)

  • 3* Slots para Placas de Ventilação (2 ventoinhas por slot)

Dimensões

  • 482,6mm(C)*286mm(L)*265mm(A)

  • (Incluindo suportes de montagem em rack padrão de 19 polegadas)

Peso

  • Com todas as placas

  • Apenas o chassis

Tensão de Alimentação

  • (-48V) DC

Consumo Total de Energia

  • ≤ 1702W

Largura de banda do backplane

  • ≤ 1702W



Placa de Controle Principal-FD6700-M30

Porta de Uplink

  • 2* portas 40G(QSFP+) / 100G(QSFP28)

  • 4* portas 1G(SFP) / 10G(SFP+) / 25G(SFP28)

Porta de gestão

  • 1* porta 10/100/1000Mbps BASE-T MGMT (para gerenciamento fora de banda)

Porta Console

  • 1* porta Console (para depuração)

Porta USB

  • 1* porta USB (para depuração)

Botão Reset

  • 1* botão Reset

Consumo de Energia por Placa Individual

  • ≤ 183W


Placa de Serviço GPON-FD6700-G20
Porta PON
Quantidade

  • 16

Interface Física

  • Slot SFP

Tipo de interface

  • GPON: ITU-TG.984.2 Classe B+/Classe C+/Classe C++

Taxa máxima de divisão

  • 1:128

Atributo da Porta PON
Distância de Transmissão

  • 20km

Taxa da Porta

  • GPON: Downstream: 2.5Gbps Upstream: 1.25Gbps

Comprimento de onda

  • GPON: Encaminhamento: 1490nm Recepção: 1310nm

Tipo de Conector

  • SC/UPC

Tipo de fibra

  • 9/125μm SMF (Fibra Monomodo)

Potência de Transmissão de Luz

  • Classe B+: +1,5 ~+5dBm

  • Classe C+: +3 ~ +7dBm

  • Classe C++: +4,5 ~ +10dBm

Sensibilidade de receção

  • Classe B+: -28dBm

  • Classe C+: -30dBm

  • Classe C++: -31dBm

Potência de Saturação

  • Classe B+: -8dBm

  • Classe C+: -12dBm

  • Classe C++: -10dBm

Consumo de Energia por Placa Individual

  • ≤ 91W

Peso


Placa de Serviço XGS-PON - FD6700-X20

Porta PON
Quantidade

  • 16

Interface física

  • Slot SFP

Relação máxima de divisão

  • 1.256

Atributo da porta PON

Distância de transmissão

  • 20KM

Taxa da porta

  • XGS-PON: Downstream: 10Gbps Upstream: 10Gbps

  • XG-PON: Downstream: 10Gbps Upstream: 2.5Gbps

  • GPON: Downstream: 2.5Gbps Upstream: 1.25Gbp

Comprimento de onda

  • XGS-PON: Encaminhamento: 1577nm Receção: 1270nm

  • XG-PON: Encaminhamento: 1577nm Receção: 1270nm

  • GPON: Encaminhamento: 1490nm Receção: 1310n

Tipo de interface

  • SC/UPC

Tipo de fibra

  • 9/125μm SMF (Fibra Monomodo)

Potência de transmissão de luz

  • 3~7dBm (2.488G)

  • COMBO XG(S)-PON & GPON

  • 5~8dBm (9,953G)

Sensibilidade de receção

  • ≥ -30dBm (1,244G)

  • COMBO XG(S)-PON & GPON

  • ≥ -29dBm (9,953G)

  • ≥ -30,5dBm (2,488G)

Potência de saturação

  • ≤ -12dBm (1,244G)

  • COMBO XG(S)-PON & GPON

  • ≤ -8dBm (9,953G)

  • ≤ -10dBm (2,488G)

Consumo de Energia por Placa Individual

  • ≤ 148W

Peso


Ambiente

Temperatura de funcionamento

  • -15 ~ 50℃

Temperatura de armazenamento

  • -40 ~ 85℃

Umidade ambiente

  • 5 ~ 90% (Sem condensação)


Informações para Encomenda

Não.

Modelo do ProdutoEspecificações
1FD6700-C10

  • Chassi Rack

2FD6700-M30

  • 2* portas 40G (QSFP+) / 100G (QSFP28) + 4* portas 1G (SFP) / 10G (SFP+) / 25G (SFP28) +

1* porta MGMT 10/100/1000Mbps BASE-T + 1* porta Console + 1* porta USB + 1* botão Reset
3FD6700-G20

  • 16* portas GPON

4FD6700-X20

  • 16* portas Combo PON GPON & XG(S)-PON

5FD6700-PD10

  • Nota sobre a Placa de Alimentação DC (-48V): Todo o rack do Chassi precisa de 2 placas de alimentação.

6FD6700-F20

  • 1* Placa de Ventiladores (Incluindo 2 ventiladores) Nota: Todo o rack do Chassi precisa de 3 placas de ventiladores, incluindo 6 ventiladores.

7FD6700-CK10

  • 1* Placa Universal Fornece funções de interface abrangentes, como entrada e saída de alarme, entrada e saída de clock (TOD, PPS, clock de rede), etc.)


Informações para Encomenda

Não.

  • 1

  • 2

  • 3

  • 4

  • 5

  • 6

  • 7

Modelo do Produto

  • FD6700-C10

  • FD6700-M30

  • FD6700-G20

  • FD6700-X20

  • FD6700-PD10

  • FD6700-F210

  • FD6700-CK10

Especificações

  • Chassi Rack

  • 2* portas 40G (QSFP+) / 100G (QSFP28) + 4* portas 1G (SFP) / 10G (SFP+) / 25G (SFP28) +

    1* porta MGMT 10/100/1000Mbps BASE-T + 1* porta Console + 1* porta USB + 1* botão Reset

  • 16* portas GPON

  • 16* portas Combo PON GPON & XG(S)-PON

  • Nota sobre a Placa de Alimentação DC (-48V): Todo o rack do Chassi precisa de 2 placas de alimentação.

  • 1* Placa de Ventiladores (Incluindo 2 ventiladores) Nota: Todo o rack do Chassi precisa de 3 placas de ventiladores, incluindo 6 ventiladores.

  • 1* Placa Universal Fornece funções de interface abrangentes, como entrada e saída de alarme, entrada e saída de clock (TOD, PPS, clock de rede), etc.)
