Implantação Simplificada com PoF

Implantação Simplificada com PoF

FD510D-FP10 fornece dados e energia através de um único cabo composto óptico-elétrico, estendendo o alcance de energia para 200-800 metros eliminando as limitações de acesso à energia na extremidade distante.

Wi-Fi 5 extremamente rápido com roaming sem interrupções

Wi-Fi 5 extremamente rápido com roaming sem interrupções

Experimente conectividade rápida e de baixa latência com velocidades de banda dupla de até 1200Mbps para elevar o desempenho da sua rede.

O roaming inteligente garante uma experiência de rede contínua e estável à medida que os usuários se movem pela rede.

Cobertura Wi-Fi de ampla área

Cobertura Wi-Fi de ampla área

Quatro antenas internas de 3dBi são ajustadas com precisão para montagem no teto, proporcionando cobertura ampla, mais forte e confiável, estendendo Wi-Fi rápido e estável para todos os cantos da sua casa ou escritório.

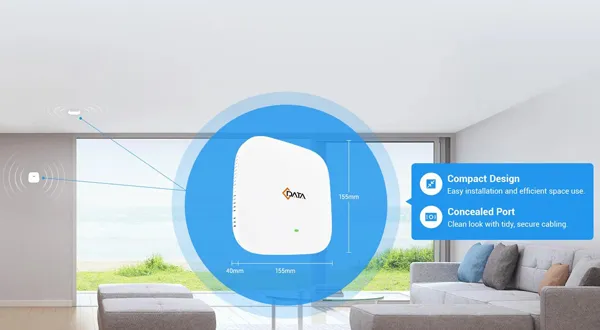

Montagem Flexível para Cada Cenário

Montagem Flexível para Cada Cenário

Suporta montagem tanto no teto quanto na parede para implantações flexíveis, com um design elegante e moderno que se integra perfeitamente a qualquer configuração.

Opções Flexíveis de Energia

Opções Flexíveis de Energia

Suporta opções de energia flexíveis para atender às necessidades de diferentes cenários de implantação.

Gestão Remota, O&M Eficiente

Gestão Remota, O&M Eficiente

A plataforma de gerenciamento web permite configuração e manutenção remotas, com uma interface intuitiva para operações simplificadas e eficientes.

Diversos Cenários de Aplicação

  • ONU montada no teto para hotel
  • ONU montada no teto para campus
  • ONU montada no teto para escritório
  • ONU de teto para residência

Technical Overview

  • CDATA Optical AP-FD510D-FP10
  • CDATA Optical AP-FD510D-FP10
  • CDATA Optical AP-FD510D-FP10
  • CDATA Optical AP-FD510D-FP10
  • CDATA Optical AP-FD510D-FP10
  • CDATA Optical AP-FD510D-FP10
  • CDATA Optical AP-FD510D-FP10
  • CDATA Optical AP-FD510D-FP10

FD510D-FP10 é uma ONU xPON AC1200 compacta e leve, montada no teto para interiores, lançada pela C-Data. Ela fornece uma porta PON de cabo composto óptico tipo SC e oferece métodos de alimentação DC e POF padrão, tornando a rede flexível. Pode ser amplamente utilizada em cenários internos, como restaurantes, saguões de hotéis, armazéns e pequenas empresas, fornecendo cobertura sem fio de alta qualidade.

Datasheet Get Docs

Recursos Funcionais


  • Em conformidade com os padrões IEEE802.3ah e ITU-T G.984

  • Suporte à descoberta automática de ONU/ detecção de link/ atualização remota de software

  • Suporte a métodos de registro múltiplos SN e LOID+Senha

  • Suporte à configuração de VLAN de porta

  • Suporte à limitação de taxa baseada em porta e controle de largura de banda

  • Suporte ao controle de fluxo de porta

  • Suporte ao aprendizado de endereços MAC

  • Suporte ao limite de contas de aprendizado de endereços MAC

  • Suporte a VLAN transparente/tag/tradução/trunk

  • Suporte à função de resistência a tempestades de broadcast

  • Suporte aos modos IGMP transparente/snooping/proxy

  • Suporte à Alocação Dinâmica de Largura de Banda (DBA)

  • Suporte à criptografia e descriptografia AES

  • Suporte à função de alarme de falta de energia, facilitando a detecção de problemas de link

  • Suporte a Firewall

  • Suporte a filtro de endereço MAC/URL

  • Suporte ao controle de acesso remoto via WEB/Telnet



Definições dos LEDs


Indicador

Descrição


PON/ LOS


Registro ONT

Verde constantemente aceso: Registro bem-sucedido no OLT;

Verde piscando: Em processo de registro no OLT;

Vermelho constantemente aceso: LOS;




Especificações do Produto

Mecânica

Dimensões

155mm (C) * 155mm (L) * 40mm (A)

Peso

Aproximadamente 228g



Hardware



Interface

1 * Base de porta de depuração tipo pino (configuração padrão) ou 1 * conector GE RJ-45 (opcional)

1 * Interface de cabo composto optoeletrônico tipo SC

1 * Porta de alimentação DC, 1 * Reset, 4 * Antenas Wi-Fi internas

Indicadores

PON/ LOS





Porta PON

Modo PON

EPON: 1000BASE-PX20+ simétrico

GPON: Padrão ITU-T G.984.2, Classe B+

Taxa PON

EPON: 1,25 Gbps downstream/upstream

GPON: 2,488 Gbps downstream / 1,244 Gbps upstream

Comprimento de onda

Transmissão: 1310 nm

Recepção: 1490 nm

Sensibilidade de recepção

EPON: -27 dBm GPON: -28 dBm

Potência de saturação

EPON: -3 dBm GPON: -8 dBm

Potência de transmissão

EPON: 0 ~ 4 dBm GPON: 0,5 ~ 5 dBm



Wi-Fi

IEEE 802.11b/g/n (2,4 GHz)

IEEE 802.11a/n/ac (5 GHz)

A taxa total sem fio é de 1200 Mbps

2,4 GHz: largura de banda de 40 MHz, taxa máxima de 300 Mbps

5 GHz: largura de banda de 80 MHz, taxa máxima de 867 Mbps

2,4 GHz EIRP: 23 dBm / 5 GHz EIRP: 22 dBm



Alimentação

Entrada POF (alimentação por cabo composto óptico-elétrico, protocolo PoE padrão),

Tensão de entrada

44-56 V

Adaptador de alimentação externa

12 VDC / 1 A

Consumo de energia

≤6 W




Ambiente

Temperatura de operação

0 a 40 ºC

Umidade de operação

10% ~ 90% (sem condensação)


Recursos Funcionais

  • Em conformidade com as normas IEEE802.3ah e ITU-T G.984

  • Suporta autodescoberta de ONU/ detecção de link/ atualização remota de software

  • Suporta métodos múltiplos de registro por SN e LOID+Senha

  • Suporta configuração de VLAN por porta

  • Suporta limitação de taxa e controle de largura de banda baseados em porta

  • Suporta controle de fluxo por porta

  • Suporta aprendizado de endereços MAC

  • Suporta limite de endereços MAC aprendidos

  • Suporta VLAN transparente/tag/tradução/trunk

  • Suporta função de resistência a tempestades de broadcast

  • Suporta modo IGMP transparente/snooping/proxy

  • Suporta Alocação Dinâmica de Largura de Banda (DBA)

  • Suporta criptografia e descriptografia AES

  • Suporta função de alarme de desligamento, facilitando a detecção de problemas de link

  • Suporta Firewall

  • Suporta filtro de endereço MAC/URL

  • Suporta controle de acesso remoto via WEB/Telnet



Definições dos LEDs

Indicador

  • PON/ LOS

  • Registro da ONT

Descrição

  • Verde constantemente aceso: Registro na OLT bem-sucedido;

  • Verde piscando: Em processo de registro na OLT;

  • Vermelho constantemente aceso: LOS;



Especificação do Produto

Especificações Mecânicas

Dimensões

  • 155mm(C) × 155mm(L) × 40mm(A)

Peso

  • Aproximadamente 228g



Hardware

Interface

  • 1 conector base de porta de depuração tipo pino (configuração padrão) ou 1 conector RJ-45 GE (opcional)

  • 1 interface de cabo composto optoeletrônico tipo SC

  • 1 porta de alimentação DC, 1 botão Reset, 4 antenas Wi-Fi internas

Indicadores

  • PON/ LOS

Porta PON

Modo PON

  • EPON: 1000BASE-PX20+ simétrica

  • GPON: padrão ITU-T G.984.2, Classe B+

Taxa PON

  • EPON: 1,25 Gbps downstream/upstream

  • GPON: 2,488 Gbps / 1,244 Gbps downstream/upstream

Comprimento de onda

  • Transmissão: 1310 nm

  • Recepção: 1490 nm

Sensibilidade de recepção

  • EPON: -27 dBm

  • GPON: -28 dBm

Potência de saturação

  • EPON: -3 dBm

  • GPON: -8 dBm

Potência de transmissão

  • EPON: 0 a 4 dBm

  • GPON: 0,5 a 5 dBm



Wi-Fi

IEEE 802.11b/g/n (2,4 GHz)

IEEE 802.11a/n/ac (5 GHz)

Taxa total sem fio de 1200 Mbps

2,4 GHz: largura de banda de 40 MHz, taxa máxima de 300 Mbps

5 GHz: largura de banda de 80 MHz, taxa máxima de 867 Mbps

EIRP 2,4 GHz: 23 dBm / EIRP 5 GHz: 22 dBm



Alimentação

Entrada POF (alimentação por cabo composto óptico-elétrico, protocolo PoE padrão)

Tensão de entrada

  • 44-56 V

Adaptador de alimentação externa

  • 12 VDC / 1 A

Consumo de energia

  • ≤6 W



Ambiente

Temperatura de operação

  • 0 a 40 °C

Umidade de operação

  • 10% a 90% (sem condensação)


    Informações de Pedido

    Modelo do Produto

    Especificações

    Fonte de Alimentação

    FD510D-FP10

    1*xPON (PoF) + Wi-Fi 5

    Tensão de Entrada PoF: 44-56V

    Adaptador de Alimentação Externo: 12V DC/1A

    Consumo de Energia: ≤6W


    Informações de Pedido

    Modelo do Produto

    • FD510D-FP10

    Especificações

    • 1*xPON (PoF) + Wi-Fi 5

    Fonte de Alimentação

    • Tensão de Entrada PoF: 44-56V

    • Adaptador de Energia Externo: 12V DC/1A

    • Consumo de Energia: ≤6W
